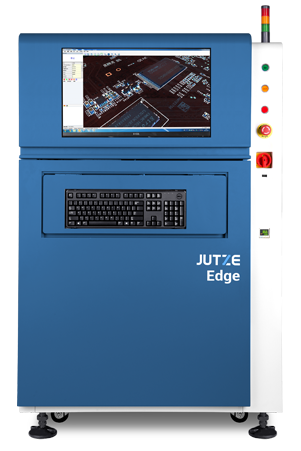

3D AOI Edge 全自動3D光學檢測設備
功能介紹
高精度，高可靠性
採用數字光柵投影，無機械震動，磨損
高度測試範圍：20mm
高頻光柵保證了檢測精度，而低頻光柵可以覆蓋較大的檢測範圍，保證精確3D檢測
精確相移控制
精確相移控制，減少測量誤差
大規模彎曲補償
實現大面積的板彎曲補償，去除陰影效果好
8投影
可選8投影系統，最大程度解決陰影問題
自動適應明暗部件
投影亮度可實時調整，滿足不同反射率部件的檢測
高效
提高產品質量和可靠性，提高生產效率
統一
統一測試標準，與IPC 對接
及時
及時反饋生產流程問題
智能
幫助工業4.0，為電子智能製造打下基礎
數據分析
統計分析測試數據，提供過程分析，改進流程
節省人力
節省人力，降低勞動力成本

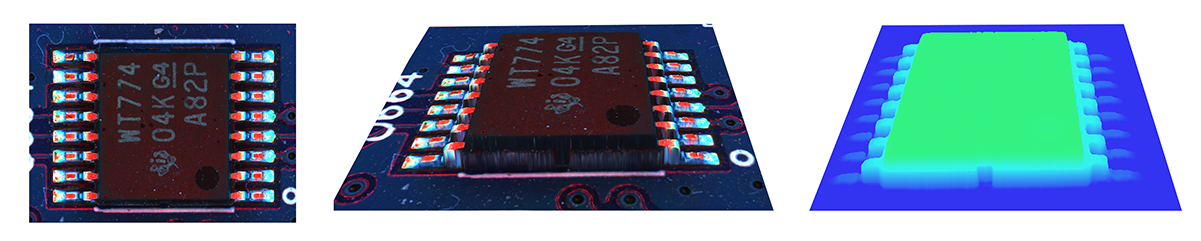

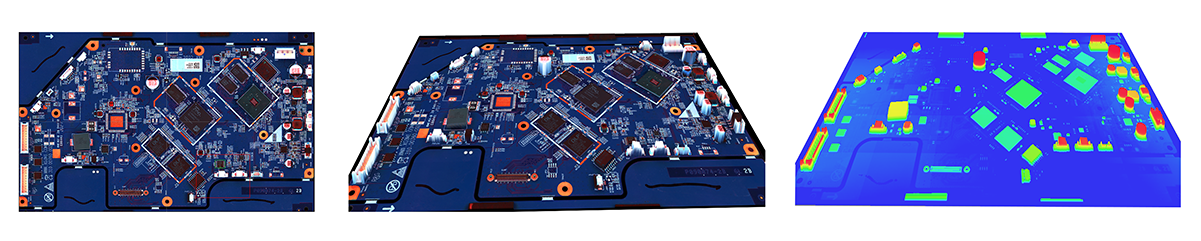

全板元件高度快速恢復，真實直接地反映原件的缺陷狀況

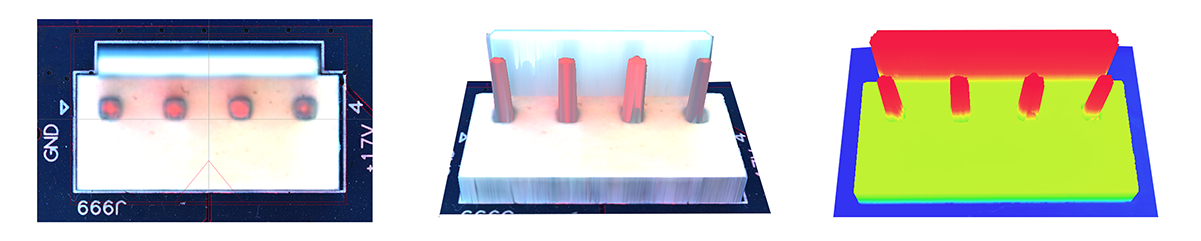

八投影（可選）、多角度照射系統，消除高原件陰影對三維圖像的影響
通過Z向偏差可以準確地判定BGA夾件缺陷
規格
Edge
| 設備類型： |
線上全自動 3D AOI |
| 特 性： | 2D和3D技術的完美組合 |
| 適用基板: | 50mm x 70mm - 510mm x 460mm |
| 基板厚度: | 0.6mm - 6.0mm |
| 解析度: | 18.3μm/10μm, 15μm |
| 外形尺寸: | W1080 x D1300 x H1850(mm) |
| 重量: | 777KG |
| Edge-D: | 全自動線上雙軌3D AOI |
| 基板尺寸： | 50mmX70mm-535mmX330mm |
| Edge-L: | 全自動線上單軌3D AOI |
| 基板尺寸： | 50mmX70mm-850mmX610mm |
